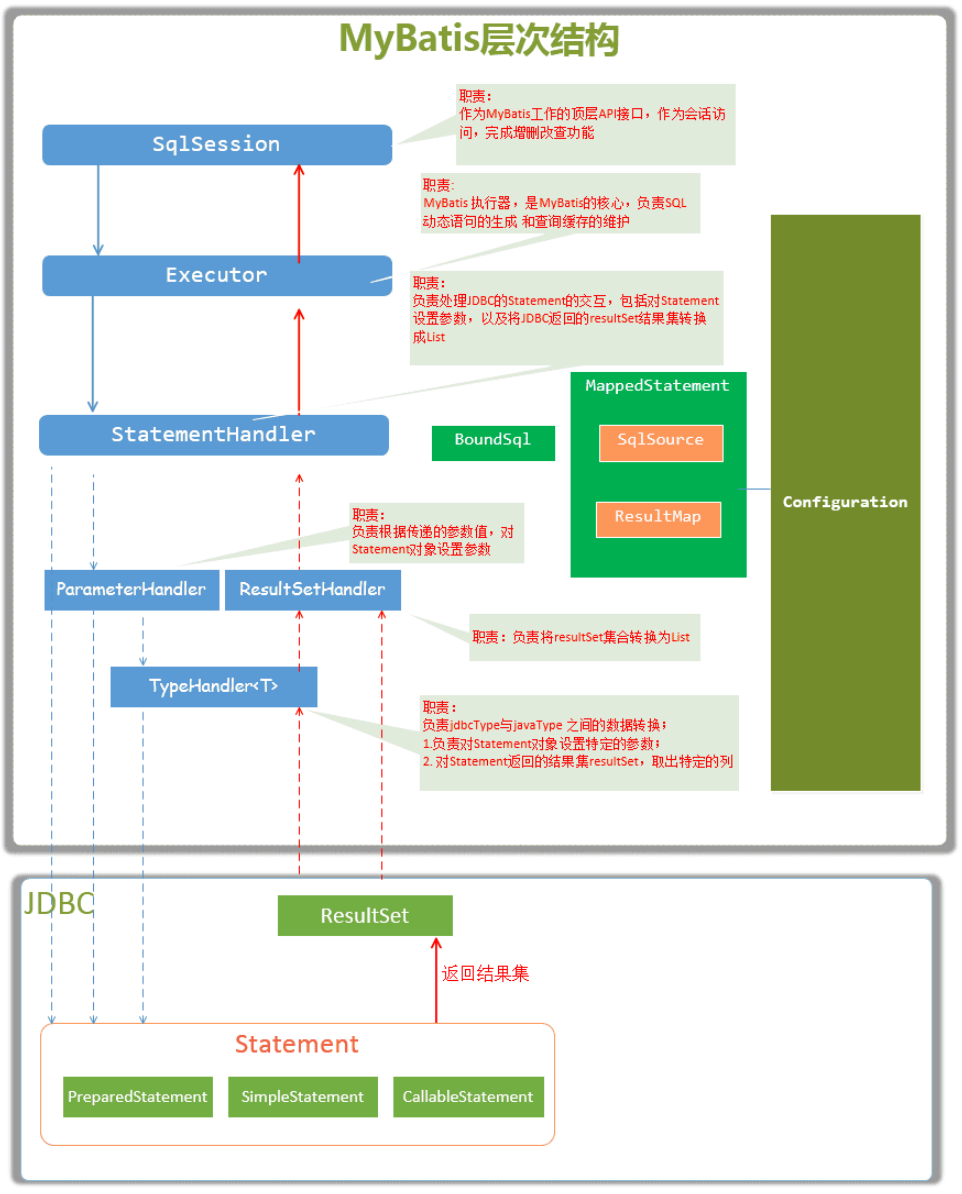

主要构件及其相互关系

主要构件： 主要的核心部件解释如下：

  • SqlSession： 作为MyBatis工作的主要顶层API，表示和数据库交互的会话，完成必要数据库增删改查功能

  • Executor：MyBatis执行器，是MyBatis 调度的核心，负责SQL语句的生成和查询缓存的维护

  • StatementHandler： 封装了JDBC Statement操作，负责对JDBC statement 的操作，如设置参数、将Statement结果集转换成List集合。

  • ParameterHandler： 负责对用户传递的参数转换成JDBC Statement 所需要的参数，

  • ResultSetHandler：负责将JDBC返回的ResultSet结果集对象转换成List类型的集合；

  • TypeHandler： 负责java数据类型和jdbc数据类型之间的映射和转换

  • MappedStatement： MappedStatement维护了一条节点的封装，

  • SqlSource： 负责根据用户传递的parameterObject，动态地生成SQL语句，将信息封装到BoundSql对象中，并返回

  • BoundSql： 表示动态生成的SQL语句以及相应的参数信息

  • Configuration： MyBatis所有的配置信息都维持在Configuration对象之中。

MyBatis初始化的方式

MyBatis的初始化可以有两种方式：

  • 基于XML配置文件：基于XML配置文件的方式是将MyBatis的所有配置信息放在XML文件中，MyBatis通过加载XML配置文件，将配置文信息组装成内部的Configuration对象。

  • 基于Java API：这种方式不使用XML配置文件，需要MyBatis使用者在Java代码中，手动创建Configuration对象，然后将配置参数set 进入Configuration对象中。

基于XML配置

现在就从使用MyBatis的简单例子入手，深入分析一下MyBatis是怎样完成初始化的，都初始化了什么。看以下代码：

上述语句的作用是执行com.foo.bean.BlogMapper.queryAllBlogInfo 定义的SQL语句，返回一个List结果集。总的来说，上述代码经历了三个阶段：

  • mybatis初始化

  • 创建SqlSession

  • 执行SQL语句

上述代码的功能是根据配置文件mybatis-config.xml 配置文件，创建SqlSessionFactory对象，然后产生SqlSession，执行SQL语句。而mybatis的初始化就发生在第三句：SqlSessionFactory sqlSessionFactory = new SqlSessionFactoryBuilder().build(inputStream);

那么第三句到底发生了什么。

MyBatis初始化基本过程

SqlSessionFactoryBuilder根据传入的数据流生成Configuration对象，然后根据Configuration对象创建默认的SqlSessionFactory实例。

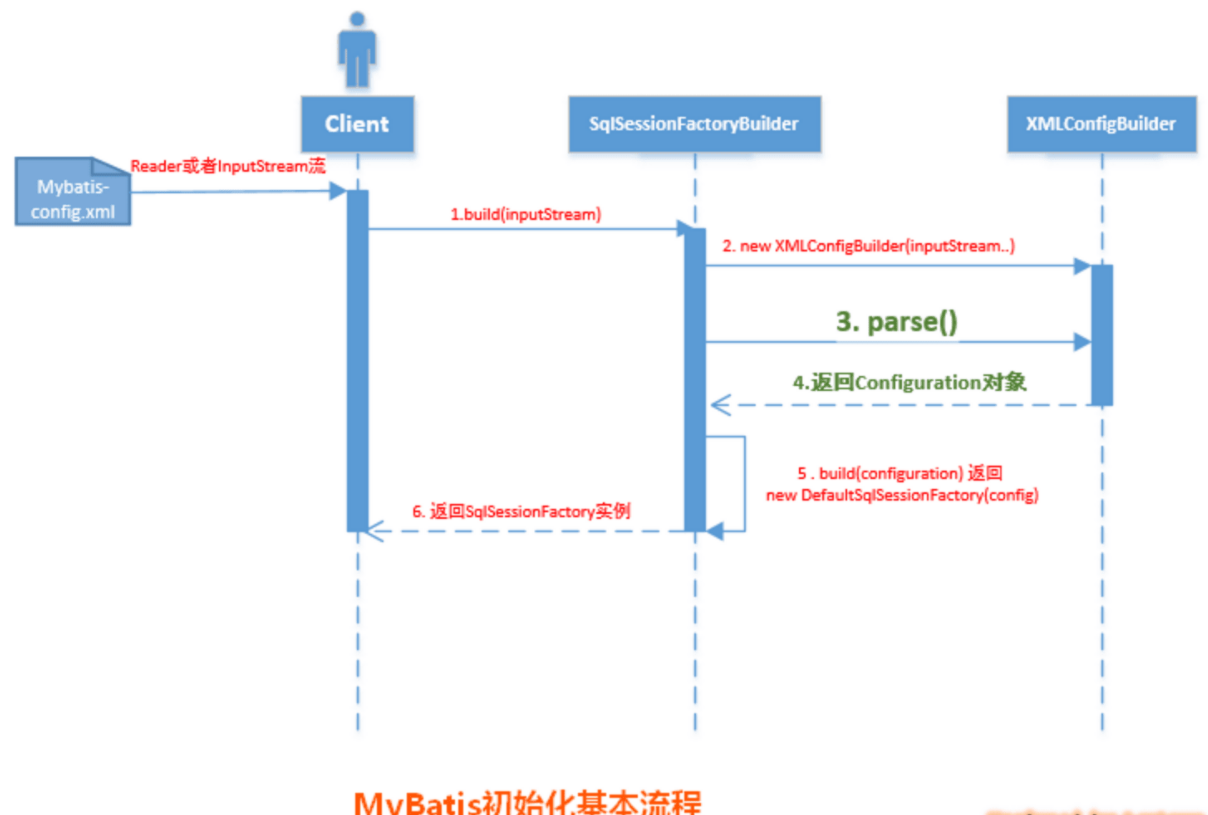

初始化的基本过程如下序列图所示： 由上图所示，mybatis初始化要经过简单的以下几步：

  1. 调用SqlSessionFactoryBuilder对象的build(inputStream)方法；

  2. SqlSessionFactoryBuilder会根据输入流inputStream等信息创建XMLConfigBuilder对象;

  3. SqlSessionFactoryBuilder调用XMLConfigBuilder对象的parse()方法；

  4. XMLConfigBuilder对象返回Configuration对象；

  5. SqlSessionFactoryBuilder根据Configuration对象创建一个DefaultSessionFactory对象；

  6. SqlSessionFactoryBuilder返回 DefaultSessionFactory对象给Client，供Client使用。

SqlSessionFactoryBuilder相关的代码如下所示：

上述的初始化过程中，涉及到了以下几个对象：

  • SqlSessionFactoryBuilder ： SqlSessionFactory的构造器，用于创建SqlSessionFactory，采用了Builder设计模式

  • Configuration ：该对象是mybatis-config.xml文件中所有mybatis配置信息

  • SqlSessionFactory：SqlSession工厂类，以工厂形式创建SqlSession对象，采用了Factory工厂设计模式

  • XmlConfigParser ：负责将mybatis-config.xml配置文件解析成Configuration对象，共SqlSessonFactoryBuilder使用，创建SqlSessionFactory

创建Configuration对象的过程

接着上述的 MyBatis初始化基本过程讨论，当SqlSessionFactoryBuilder执行build()方法，调用了XMLConfigBuilder的parse()方法，然后返回了Configuration对象。那么parse()方法是如何处理XML文件，生成Configuration对象的呢？

  • XMLConfigBuilder会将XML配置文件的信息转换为Document对象

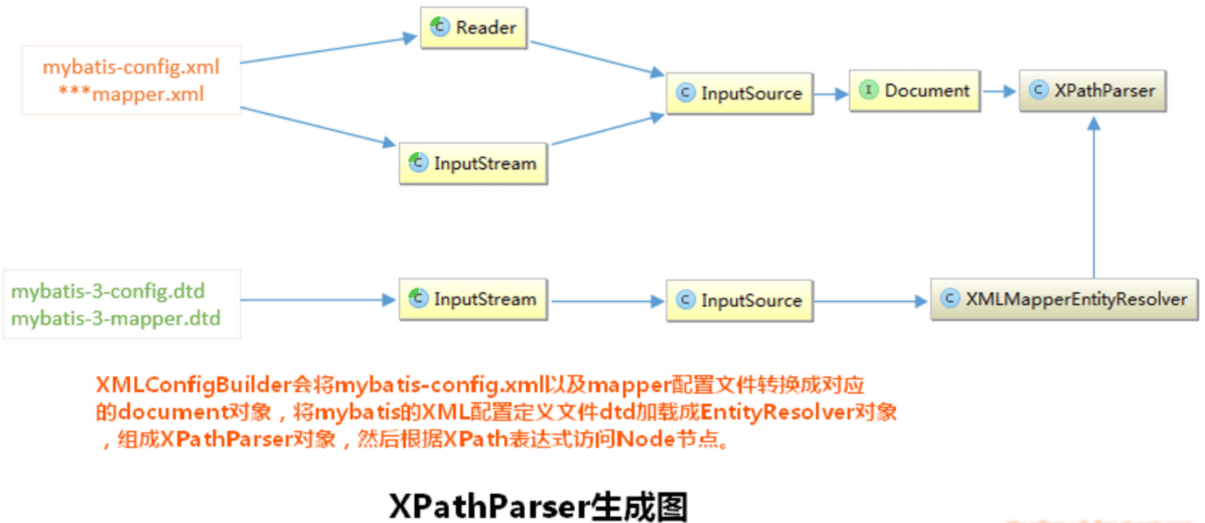

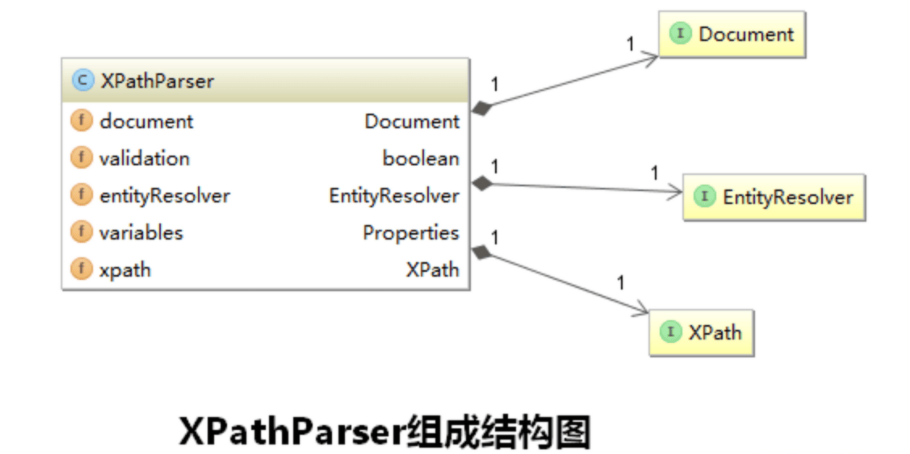

而XML配置定义文件DTD转换成XMLMapperEntityResolver对象，然后将二者封装到XpathParser对象中，XpathParser的作用是提供根据Xpath表达式获取基本的DOM节点Node信息的操作。如下图所示：

  • 之后XMLConfigBuilder调用parse()方法

会从XPathParser中取出<configuration>节点对应的Node对象，然后解析此Node节点的子Node：properties, settings, typeAliases,typeHandlers, objectFactory, objectWrapperFactory, plugins, environments,databaseIdProvider, mappers：

注意：在上述代码中，还有一个非常重要的地方，就是解析XML配置文件子节点<mappers>的方法mapperElements(root.evalNode(“mappers”)), 它将解析我们配置的Mapper.xml配置文件，Mapper配置文件可以说是MyBatis的核心，MyBatis的特性和理念都体现在此Mapper的配置和设计上。

  • 然后将这些值解析出来设置到Configuration对象中

解析子节点的过程这里就不一一介绍了，用户可以参照MyBatis源码仔细揣摩，我们就看上述的environmentsElement(root.evalNode(“environments”)); 方法是如何将environments的信息解析出来，设置到Configuration对象中的：

  • 返回Configuration对象

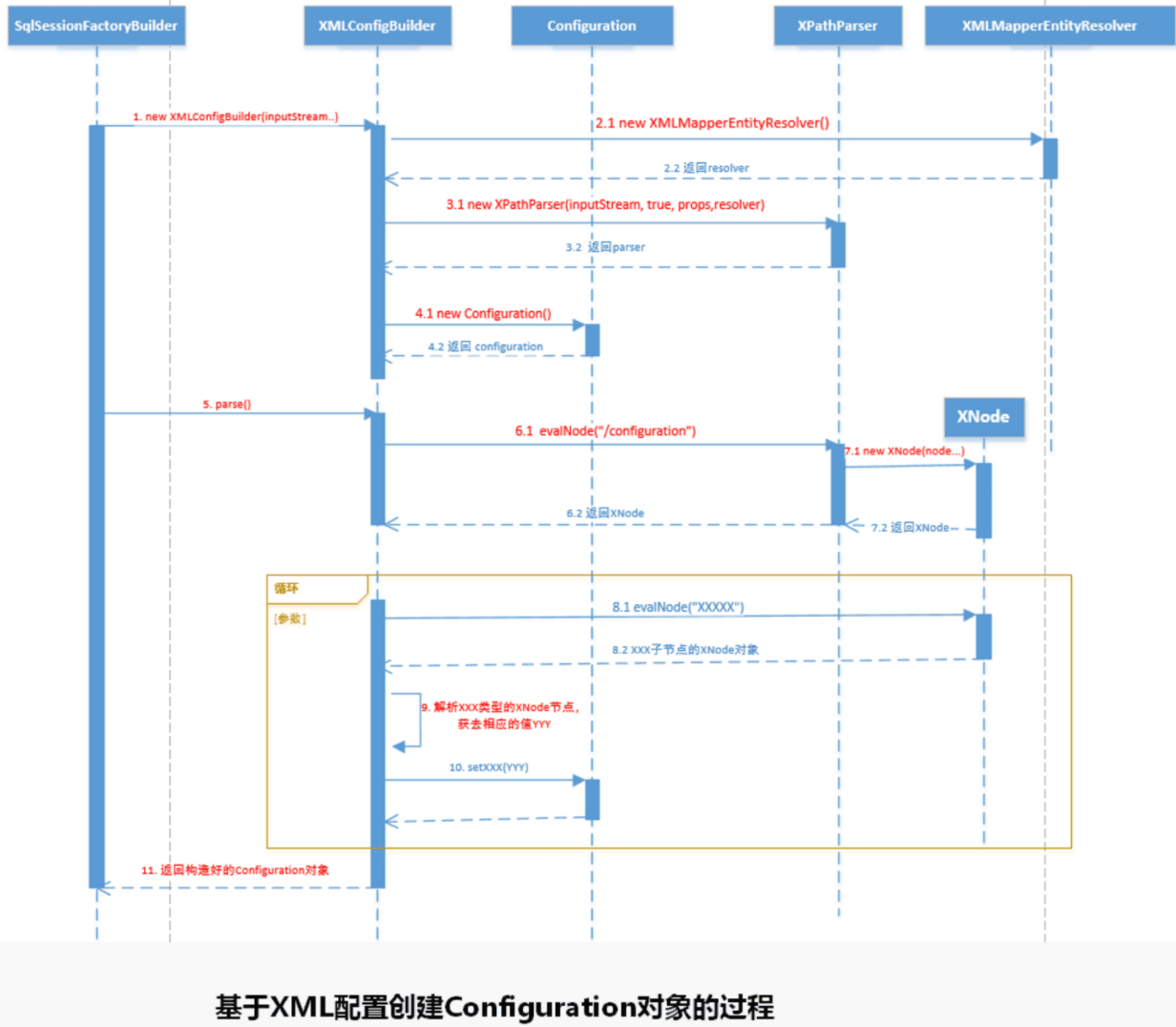

将上述的MyBatis初始化基本过程的序列图细化：

基于Java API

当然可以使用XMLConfigBuilder手动解析XML配置文件来创建Configuration对象，代码如下：
