Dubbo 调用图解

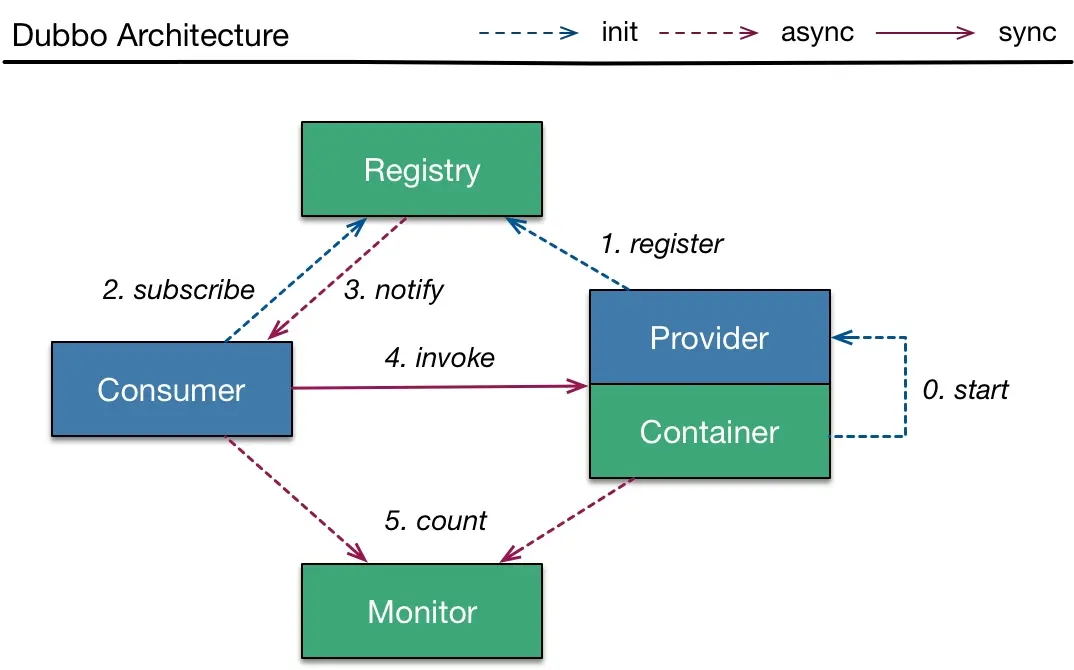

dubbo的调用图（来自官网），如下图，共包含了5个模块
Provider 服务提供方
Registry 服务注册中心（这里可以认为是zookeeper
Consumer 服务使用方
Container 服务提供方的容器
Monitor 服务监控中心
服务调用流程
提供服务的容器启动之后，把该服务提交给服务提供方
服务提供方把该服务细节以约定的协议（此处可认为是dubbo协议）把IP、端口、服务名等等上报给服务注册中心，由服务注册中心统一管理（另外存在心跳检测，便于及时了解服务健康情况；服务均衡负责等也由其管理）
服务调用方从服务注册中心获取到一个可用的服务提供方的信息
服务注册中心把合适的服务提供方的细节信息下发到调用方
服务调用方持有服务提供方的调用信息，可直连服务提供方进行invoke调用操作
服务提供方以及服务调用方的调用情况，在必备的情况下都可以定时上报到监控中心，从而了解服务调用的数据统计情况

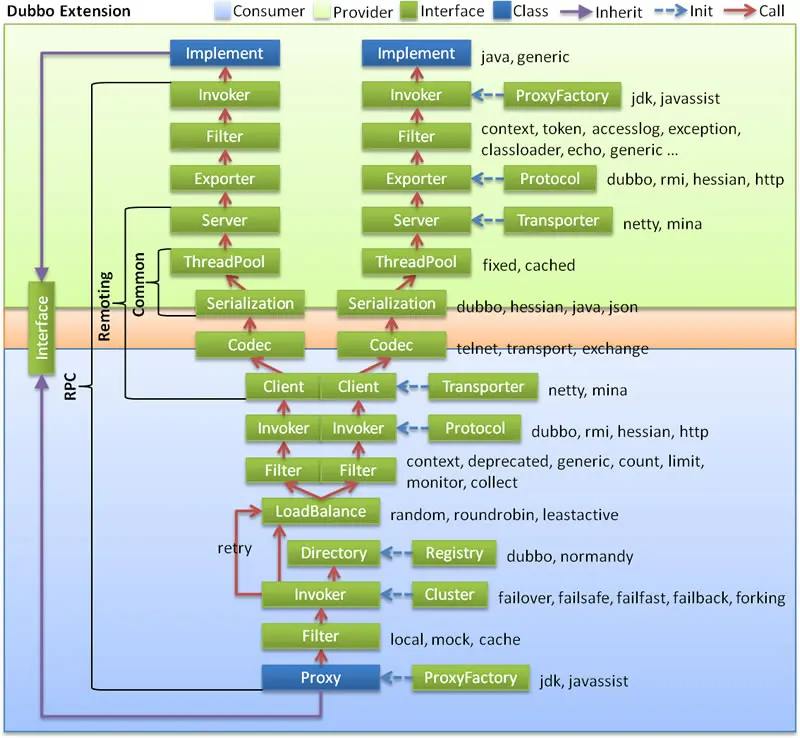

接着把上述过程模块化，细化出来，如下图
引入
从spring解析xml开始，我们能够很明显的查看到DubboNamespaceHandler文件
在为外界暴露服务的时候，常使用<dubbo:service interface="com.XXX" ref=“xXXX” />，再结合DubboBeanDefinitionParser类的parse细节，可知服务暴露，我们应该关注的类是ServiceBean.class
ServiceBean 介绍

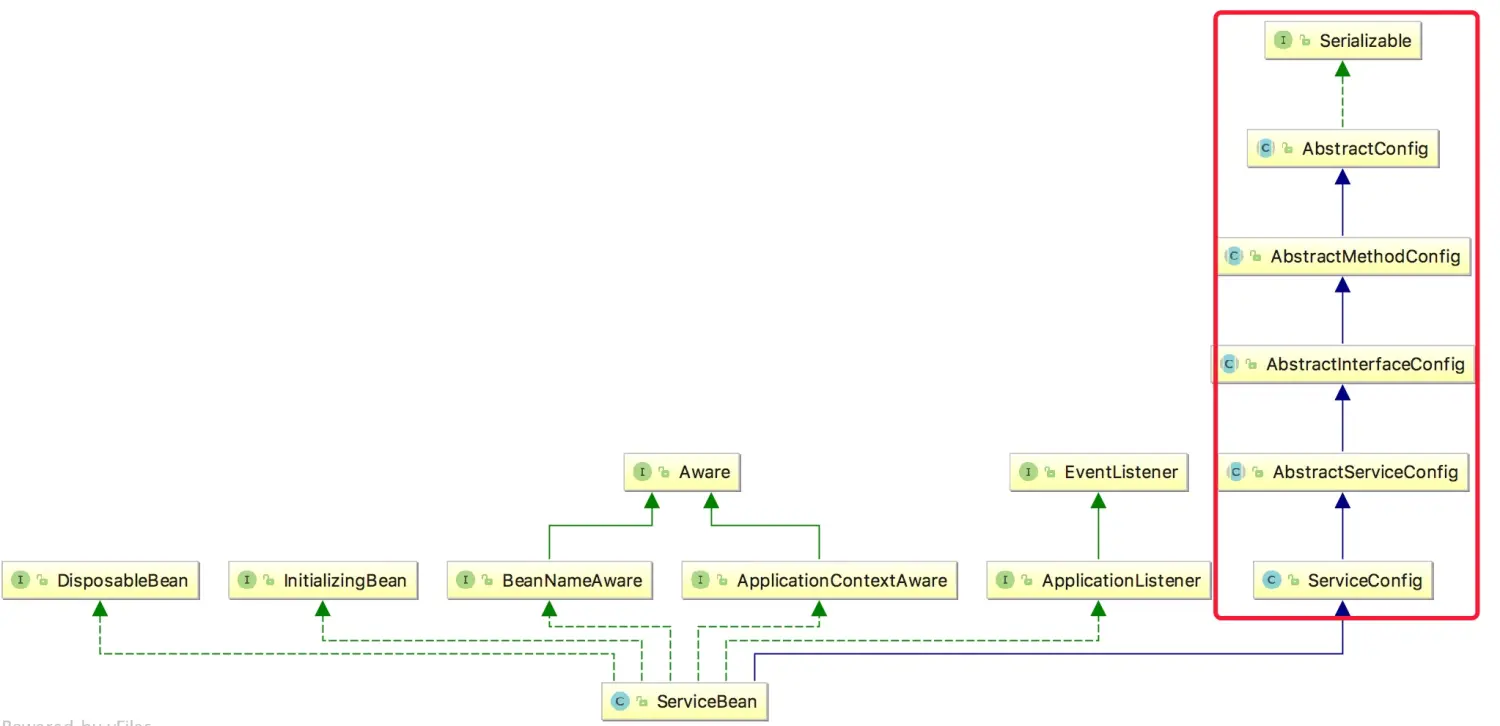

如下图，是ServiceBean类的继承关系图，右边圈出来的是关于dubbo的，下面底部的是和spring有关的。
很清楚的看到serviceBean也是一个可由Spring管理的很普通的bean
通过BeanNameAware修改bean的名称
ApplicationContextAware去获取Spring IOC的容器
IntializingBean的afterPropertiesSet去自定义实现bean的实例对象
ApplicationListener的onApplicationEvent接收各种事件
DisposableBean的destroy去销毁bean
右侧则和dubbo有关，一层一层的config扩展实例化，包含了在xml配置中的各种参数配置。
属性
属性是整个的服务暴露的这个ServiceBean包含的各种属性信息，xml配置信息都会合并到这个属性中
ServiceConfig 类
方法配置参数methods,一般情况下是没有设置的，也就意味着该接口下的所有的方法都会被暴露出去，如果设置了就意味着设置的方法才会被暴露出去。
提供方配置provider也是负责服务暴露方的一些熟悉信息，例如负载均衡等信息。
AbstractServiceConfig 类
其中protocols就是常说的dubbo协议了，这里指明list也就是意味着支持可以同时多种协议对外暴露
AbstractInterfaceConfig 类
注册中心registries应该是比较重要的属性信息了，包含了注册中心的数据，比如设置zk的相关属性信息，后期暴露也主要是把服务按照约定的协议推送给注册中心。
其他继承的类的属性更多的是涉及到系统管理、监控等层级的属性，在此不做过多介绍了
配置注入
bean继承了IntializingBean，那肯定就使用了afterPropertiesSet方法
注意在运行到这个时候，servicebean实例化是已经完成了的。
在这一段代码中就是从Spring IOC容器中获取合适的bean注入到ServiceBean中，例如使用的服务信息、服务注册中心、使用的协议、均衡负责的方式（provider的loanBanance）、监控等。
暴露服务启动
服务暴露其实就是export函数，如果设置了延迟，则会在ApplicationListener的事件中去暴露服务。
ServiceConfig 类
在doExport方法中更多的是对一些数据的check操作，随后来到了doExportUrls方法
服务注册中心属性获取
AbstractInterfaceConfig 类
最后生成的 registryList 数据可能为 registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&owner=jwfy&pid=2772®istry=zookeeper×tamp=1525276569763
仅仅是包含了一些注册的基本数据
服务暴露
现在来到了doExportUrlsFor1Protocol方法，当前protocolConfig为
本地服务暴露
本地服务暴露的入口是exportLocal(url);
现在应该是来到了真正服务暴露的入口了，Exporter<?> exporter = protocol.export(proxyFactory.getInvoker(ref, (Class) interfaceClass, local));
protocol & proxyFactory
根据之前对dubbo spi的学习和了解，到这里已经知道了protocol和proxyFactory指的具体是什么了。
protocol 类
proxyFactory 类
可以很明显的看出来默认的protocol是使用的dubbo协议，对应的实例是包装DubboProtocol后的实例，ProxyFactory使用的是javassist，对应的实例是JavassistProxyFactory
暴露操作包含了两个部分，一个Invoke,另一个是export
获取Invoke
JavassistProxyFactory获取Invoke
proxyFactory.getInvoker(ref, (Class) interfaceClass, local) 方法获得具体的Invoke。
此时的ref是暴露的具体实现类，interfaceClass是对应的接口信息，local就是URL信息，具体内容是
registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&export=dubbo%3A%2F%2F172.16.109.110%3A20880%2Fcom.jwfy.dubbo.product.ProductService%3Fanyhost%3Dtrue%26application%3Ddubbo-demo%26default.loadbalance%3Drandom%26dubbo%3D2.5.3%26interface%3Dcom.jwfy.dubbo.product.ProductService%26methods%3Dprint%2CgetStr%26owner%3Djwfy%26pid%3D13859%26side%3Dprovider%26timestamp%3D1525772505371%26token%3Dfdfdf&group=dubbo-demo&owner=jwfy&pid=13859®istry=zookeeper×tamp=1525772500246
需要对外暴露的服务就是包含在URL信息中的ProductService信息
在本demo中，getInvoke操作获取到JavassistProxyFactory对象后执行他的getInvoke操作
JavassistProxyFactory 类
生产的invoke对象其实是个AbstractProxyInvoker，只不过在调用他的doInvoke操作时，最后会执行拼接生成的wrapper对象的invokeMethod方法上。
getWrapper
在获取wrapper操作，也同样是动态拼接字符串生成的，重点看其中的invokeMethod方法
现在应该就很清楚了，在执行invokeMethod的时候，背后其实就是调用了实现类的对应方法，只是这个wrapper本身是动态生成的
JdkProxyFactory获取Invoke
上面说了在动态生成的代理工厂中默认实现的是JavassistProxyFactory，但是也可以使用java本身的协议，也就是JdkProxyFactory
完全就是通过java的反射去调用执行
Invoke是什么
其实刚刚开始看源码的时候并不是非常的理解Invoke到底是个什么，现在可以说Invoke是实现类的包装类，并包含了URL等信息，后续可以通过invoke方法去调用具体服务方。
Invoke暴露为export
获取真实的Protocol类

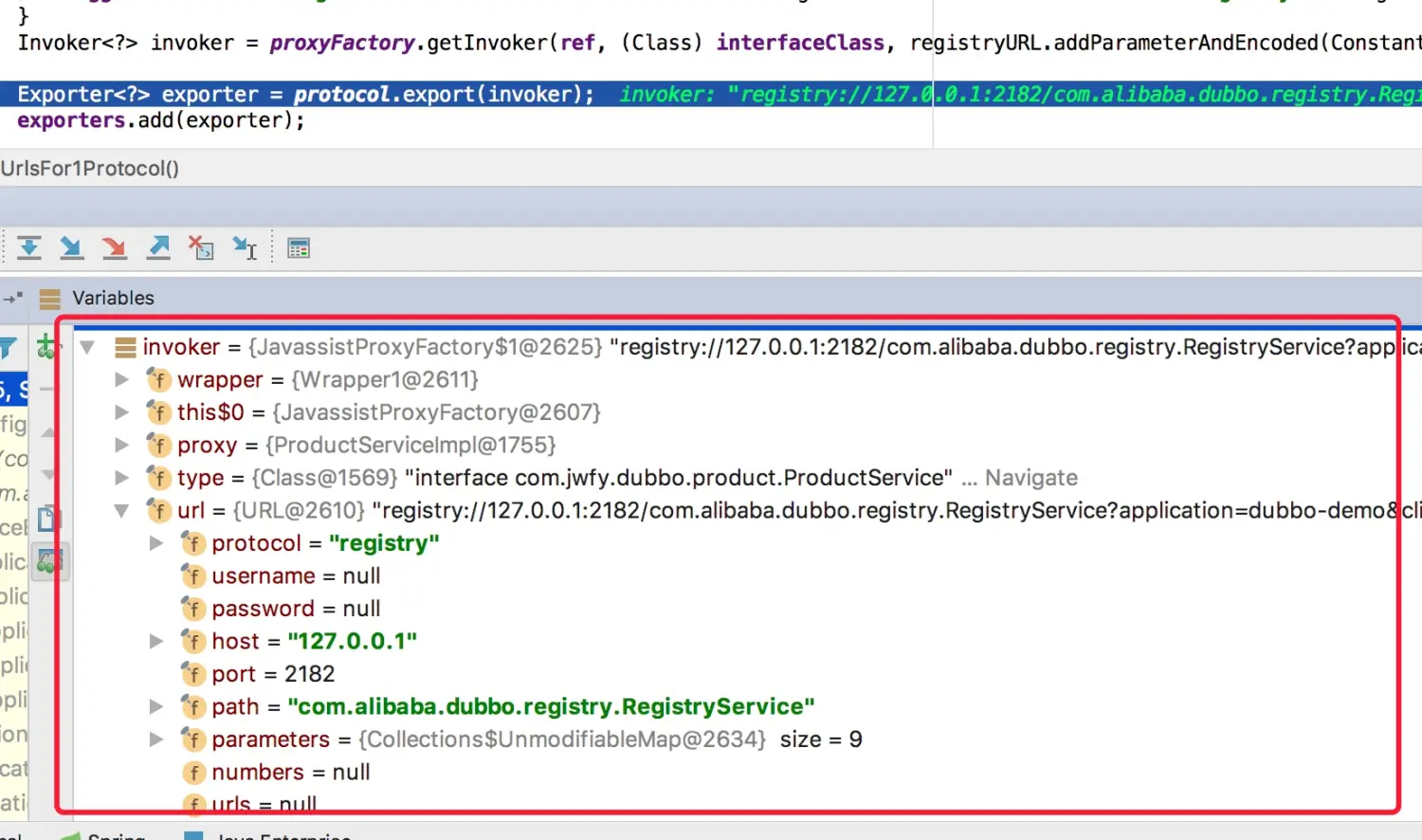

protocol.export(invoke),其中的invoke就是上面生成的抽象invoke类,可是在单步调试的时候却发现并没有直接进入到我们设想的RegistryProtocol类中
这个需要追踪到Dubbo SPI中的cachedWrapperClasses数据处理中

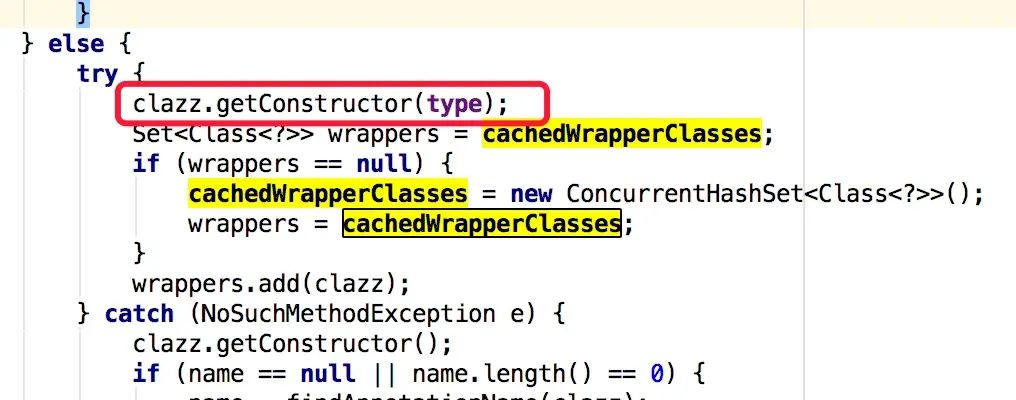

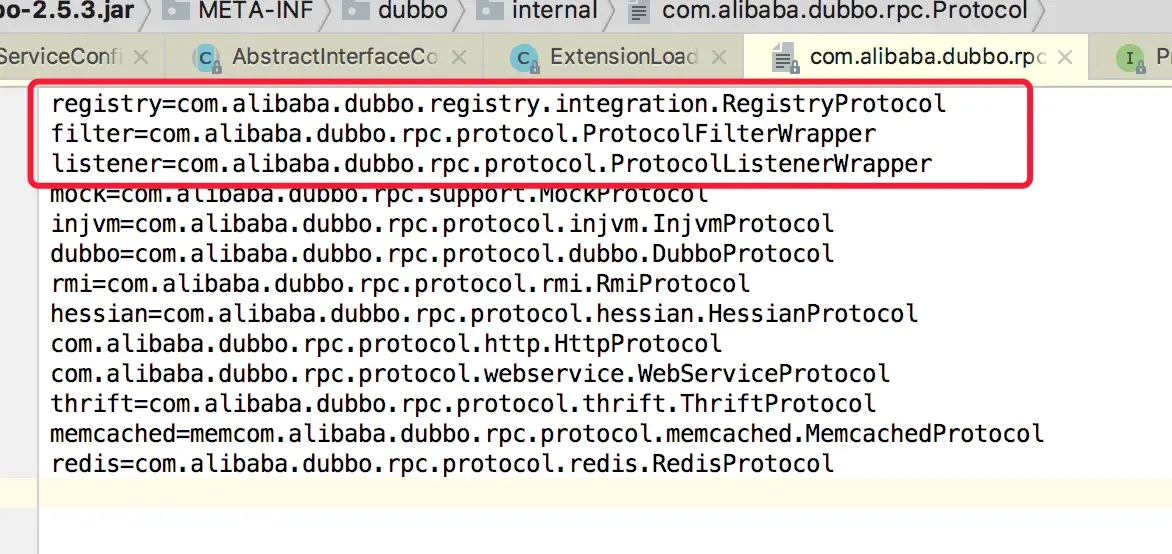

上述代码已经很清楚了，获取wrapper，首先不应该被Adaptive注解（未贴出），其次一定得存在包含了参数为type的构造函数，而如下文件则是protocol的spi文件，可以知道只有filter和listener符合操作

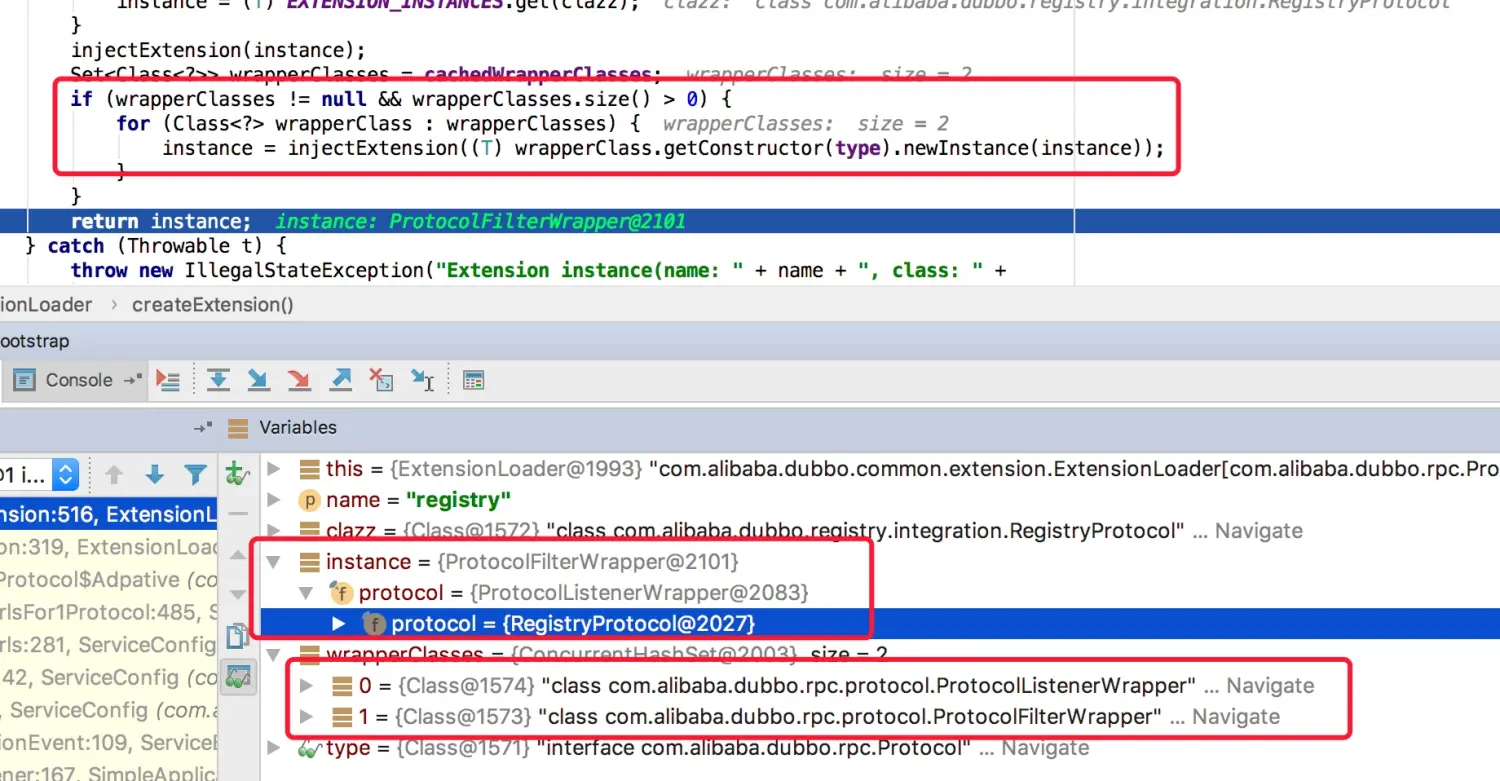

这样就非常清楚了，在获取getExtension中，应该是获取到了RegistryProtocol对象，但是后续的cachedWrapperClasses操作又加上了包装操作，先后加入了ProtocolFilterWrapper、ProtocolListenerWrapper对象，使得在后续protocol.export操作不是进入到RegistryProtocol中，而是首先进入到ProtocolFilterWrapper
ProtocolFilterWrapper 类
然后来到了ProtocolListenerWrapper类
注册协议暴露
不经过任何处理，通过两个wrapper的转发，直接来到RegistryProtocol的export操作
获取远程控制中心地址 getRegistry
registryFactory 同样是在RegistryProtocol实例完后注入的动态对象
对应实现的对象是ZookeeperRegistryFactory，调用其getRegistry方法，来到了AbstractRegistryFactory类
AbstractRegistry 类
来到订阅notify方法
FailbackRegistry 类
链接失败时，进行重试的操作就是在这里进行的，retry就是获取当前registry中的failedRegistered等信息，如果failedRegistered中有URL信息存在，意味着之前存在链接失败的情况，现在执行retry进行重连操作
ZookeeperRegistry 类
通过上述操作得到的注册中心对象实例，并且其URL为zookeeper://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&interface=com.alibaba.dubbo.registry.RegistryService&owner=jwfy&pid=12663×tamp=1525733671009
注册到注册中心
从invoke对错获取的注册URL是dubbo://192.168.10.123:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy&pid=12663&side=provider×tamp=1525733684167&token=fdfdf
其包含了当前bean的基本信息，把这些信息提交给注册中心，服务使用方就可以获取到这些数据，然后反转生成invoke去调用执行
FailbackRegistry 类
以下就是zk的输出日志，可以很清晰的看到确实创建了节点信息

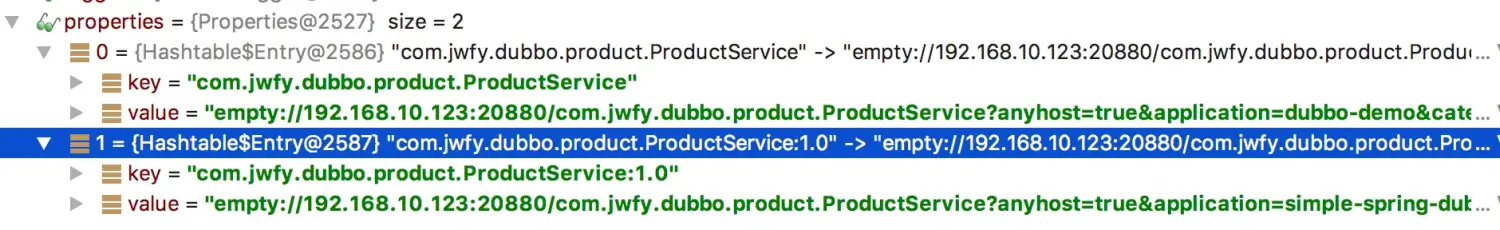

到这里服务注册到注册中心就已经完成了，同时还伴随着从文件加载注册信息和保存注册信息，可自行通过zKcli命令去
暴露服务之注册
在上面的protocol.export操作中，protocol也不是DubboProtocol本身，而是包装了ProtocolFilterWrapper、ProtocolListenerWrapper，协议不是register，各种处理之后进入到DubboProtocol的export进行暴露操作。
网络端口开启
DubboProtocol 类
Exchangers 类
HeaderExchanger 类
其中Transporters.bind会先获取当前可用的其中Transporters，默认也是NettyTransporter对象，调用其bind方法
new NettyServer(url, listener)，来到了AbstractServer类
其最终返回一个NettyService,服务端已经开启了，客户端可以连接了，继续跳入到HeaderExchangeServer中
开启心跳检测
HeaderExchangeServer 类
心跳检测最后真正执行的任务是如下代码
HeartBeatTask 类
到此整个的服务暴露就全部结束了
总结
Spring
基于spring开发，做到无缝对接spring，在使用上只有极少数的xml配置学习成本，在Dubbo内部继承了若干个类，自定义实现的xsd和配套的解析方法等。如果以后需要接入自定义的NameSpaceContext，同样需要类似的处理
通过BeanNameAware修改bean的名称
ApplicationContextAware去获取Spring IOC的容器
IntializingBean的afterPropertiesSet去自定义实现bean的实例对象
ApplicationListener的onApplicationEvent接收各种事件
DisposableBean的destroy去销毁bean
获取Spring IOC容器之后，在自定义实现dubbo的服务bean时，就可以获取到系统配置的注册中心、使用的协议、均衡负责等内容（对注册中心、协议等对Spring而言只是个普通的bean而言），这样就可以完成对ServiceBean的属性输入。
SPI
虽然也介绍过SPI的整个的处理细节，在整个的dubbo中也确实大量使用中。可是真正的在调试服务暴露中还是有不少细节被忽略掉了。
基本上所有的类都有通过拼接代码字符串再编译生成其对象
动态生成的对象其实并没有做很多事情，只是根据配置的xml参数，动态决定选取合适的实现类，再调用其方法
参数注入和spring的参数注入方法不一样的是，dubbo是获取类的所有set开头同时参数只有1个的公共方法，通过SPI取到参数的值，然后反射invoke注入的
Dubbo为了一些附加的功能，存在包装类的情况，每一个接口都有wrapper的存在，如果存在则最后返回的对象不是对象本身，而是经过层层包装产生的对象，例如Protocol
服务暴露流程
如果是我们去完成这个任务会怎么去做呢？有两点肯定是要实现的
注册中心，需要把服务提供方的信息推送给注册中心统一管理，服务调用方能够感知到存在这个服务
对外的网络端口，可通过套接字和外界（服务调用方）发生信息交换
服务调用方感知到服务的存在，然后获取其服务的套接字信息，然后直接通过网络IO完成信息交换
Dubbo其实也基本上按照这种思路来实现的，只是支持了多种协议，并且还有监控、统计等功能，层次分明。
获取注册中心
注册中心的基本配置就是在xml配置的dubbo:registry,生成的URL也是注册协议的URL，例如，registry://127.0.0.1:2182/com.alibaba.dubbo.registry.RegistryService?application=dubbo-demo&client=zkclient&dubbo=2.5.3&group=dubbo-demo&owner=jwfy&pid=2772®istry=zookeeper×tamp=1525276569763 会把一个dubbo的xml配置的基本信息给提取出去
服务信息的组装
既然注册中心已经准备好了，那现在就需要处理我们对外暴露的service信息，对外暴露服务也需要配置的，这个配置就是从dubbo:protocol来的。
这个配置会告诉系统，所有对外暴露的IO读取协议是什么，默认的是dubbo，其实也支持redis、http等
是处理IO数据流方式的协议
不过，如果没有IP、端口等数据，则从dubbo:provider提取
再配置其他属性数据，生成的URL，例如dubbo://172.16.109.110:20880/com.jwfy.dubbo.product.ProductService?anyhost=true&application=dubbo-demo&default.loadbalance=random&dubbo=2.5.3&interface=com.jwfy.dubbo.product.ProductService&methods=print,getStr&owner=jwfy &pid=2772&side=provider×tamp=1525313423899
这个对外的服务使用的暴露的接口、具体可以被调用的函数 属于提供方
服务IO端口提供
既然网络IO端的协议数据已经准备好了，那就可以开启，等待服务方的调用
这点可以直接跳到DubboProtocol类的export操作了（以Dubbo协议为例子）
针对每一个URL都提取出一个key，然后存储对应的invoker、url等信息
真正操作中取的是服务名+协议端口为key，DubboExporter为value的一个map，后续就可以通过key反取出invoke对象
接下来就是使用哪种Transporter操作了，默认是使用了netty的NettyTransporter（netty是一种基于java开发的异步的、事件驱动的高效的网络IO框架），如果需要使用其他的IO框架，则需要在dubbo:provider设置service字段
现在网络对外的协议Netty已经准备好了，服务信息也已经准备好了，那接下来就按照特定的格式decode操作，把数据转变为字节流，由netty向外开放出来即可
由此服务调用方就可以通过网络IO 链接到服务提供方上
服务的注册
服务的注册是另一个操作，也就是把当前提供的服务告诉给注册中心，后续服务调用方就可以订阅注册中心，从而知道有哪些服务了，当前例子是使用了zookeeper作为注册中心
现在我们知道的是对外暴露服务的url信息（也就是invoke对象中的url）
所以操作也就很明显了，先获取到注册中心的配置信息，然后把服务url信息转为zk协议的url信息，最后连接到注册中心，注册保存即可
这里面就有使用zookeeper的jar包功能，需要和注册中心交互的操作
此外还有些附属的功能，例如超时重试、连接信息的保存和读取（如果注册中心突然出现问题，服务端和客户端还可以利用本地文件缓存继续工作，只是不能再实时获取最新的订阅信息罢了）

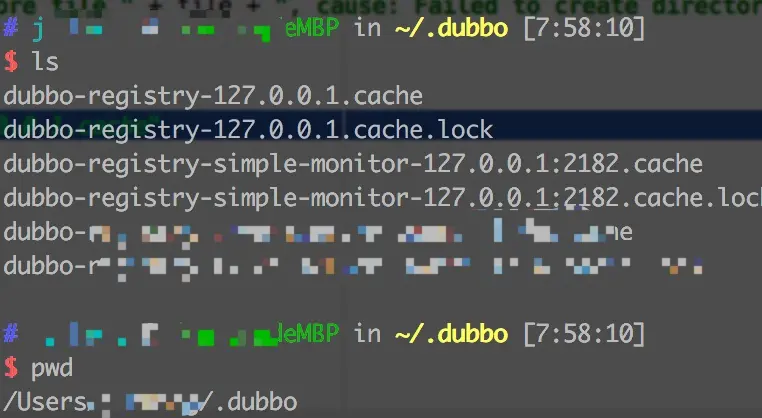

一般本地的连接信息存储在/Users/XXX/.dubbo中，如果出现了无法注册无法调用的情况，可以考虑删除该文件重启服务
